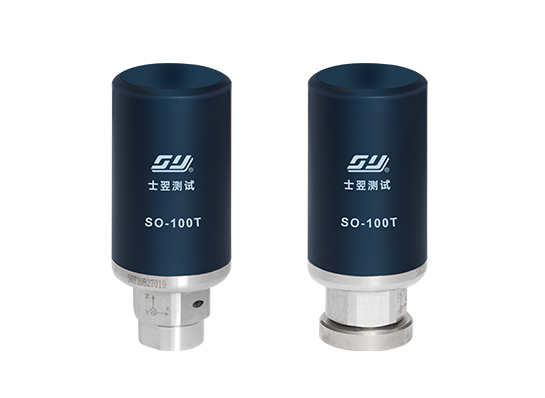

產品概述
產品概述
1.低功耗：電池電量可使用2年；
2.傳輸距離：無線傳感器可傳輸300米距離；
3.自動組網：傳感器與監測基站之間可自由切換，確保可靠連接；
4.功能強大：監測三向振動加速度、速度和包絡，軸承溫度；
5.自動加密：根據設備運行狀態智能加密監測；
6.故障定位：設置故障敏感指標，監測各類故障的趨勢及其狀態。
技術參數
|
指標分類 |
指標項目 |
具體指標 |
|
應用 |
監測對象 |
減速箱齒輪和軸承、軸系故障 |
|
傳感器 |
傳感器類型 |
壓電式加速度傳感器（3路振動+1路溫度） |
|
測量方向 |
三向 |
|
|
響應頻寬 |
0.5Hz~20kHz （±10%） |
|
|
測量范圍 |
±50g 峰值 |
|
|
靈敏度 |
100mv/g |
|
|
測量精度 |
±5%（160Hz） |
|
|
采樣參數 |
加速度 |
|
|
測量頻寬 |
1Hz~20kHz，上下限頻率可切換 |
|
|
頻率下限 |
1Hz、2Hz、5Hz、10Hz，50Hz,100Hz，200Hz,500Hz,1000Hz |
|
|
頻率上限 |
200Hz、500Hz、1000Hz、2000Hz、5000Hz、20kHz |
|
|
譜線數 |
400、800、1600、3200、6400 |
|
|
采樣點數 |
1024、2048、4096、8192、16384 |
|
|
測量范圍 |
0-50g(單峰值) |
|
|
測量精度 |
±2%（160Hz） |
|
|
速 度 |
||
|
測量頻寬 |
5Hz~5000Hz 可切換上限和下限頻率 |
|
|
頻率下限 |
5Hz、10Hz |
|
|
頻率上限 |
200Hz、500Hz、1000Hz、2000Hz、5000Hz |
|
|
采樣點數 |
1024、2048、4096、8192、16384 |
|
|
譜線數 |
400、800、1600、3200、6400 |
|
|
幅值范圍 |
0-300 mm/s 有效值 |
|
|
測量精度 |
±3%（160Hz） |
|
|
位 移 |
||
|
測量頻寬 |
5Hz~5000Hz 可切換上限和下限頻率 |
|
|
頻率下限 |
5Hz、10Hz |
|
|
頻率上限 |
200Hz、500Hz、1000Hz、2000Hz、5000Hz |
|
|
譜線數 |
400、800、1600、3200、6400 |
|
|
采樣點數 |
1024、2048、4096、8192、16384 |
|
|
幅值范圍 |
0-300 mm 峰峰值 |
|
|
測量精度 |
±5%（160Hz） |
|
|
包 絡 |
||
|
測量頻寬 |
0~1000Hz |
|
|
高通濾波 |
500Hz~5000Hz |
|
|
譜線數 |
800、1600 |
|
|
溫 度 |
||
|
測量范圍 |
-55℃~125℃ |
|
|
測量精度 |
±1℃ |
|
|
靜態數值 |
時域特征值 |
振動總值、波峰因子、歪度、峭度、峰值因子 |
|
頻域特征值 |
自定義頻段能量、軸承頻帶、齒輪故障 |
|
|
采集間隔 |
靜態數值 |
最小1分鐘，可任意輸入 |
|
波形頻譜 |
最小1分鐘，可任意輸入 |
|
|
無線通訊 |
通訊協議 |
LWN-IA （Lightweight Mesh Networks for Industrial Automation ） |
|
網絡結構 |
星形網絡 或 輕型自組網 |
|
|
傳輸距離 |
可視距離200米；工業環境：≥100米 |
|
|
電池電量 |
電池類型 |
可更換的鋰電池，更換電池操作方便。 |
|
用電時間 |
僅測量靜態值，≥5年 |
|
|
2小時一組靜態值，1天一組波形頻譜數據，可用2年 |
||
|
使用環境 |
工作溫度 |
-40℃~85℃ |
|
耐沖擊 |
≥1.5米跌落到水泥地面，可正常使用 |
|
|
防水防塵 |
≥IP67 |
|
|
物理參數 |
重量 |
≤200g(含電池) |
|
尺寸 |
高：≤39mm 直徑：≤37.5mm |
|
|
外殼材料 |
不銹鋼、耐沖擊塑料 |
|
|
安裝螺孔 |
M5×6（mm） |
|
